系統概述
FReading遠程抄表系統專為小區、工廠、物流園、商場、城市綜合體等用戶開發的自動集中電能表抄表系統。利用現代通信技術,對遠程電表、集中器等終端設備進行數據讀寫,實現電能數據的抄讀和終端設備的控制。
應用場景
物流園、學校、商業中心、工業企業
系統實現價值
節約人員成本
實現遠程抄表,降低人工成本
全自動遠程分和閘
支持遠程智能費控,實時/定時跳閘,省時省力
欠費自動提示
余額不足,系統自動提醒,欠費跳閘,不用人工催繳

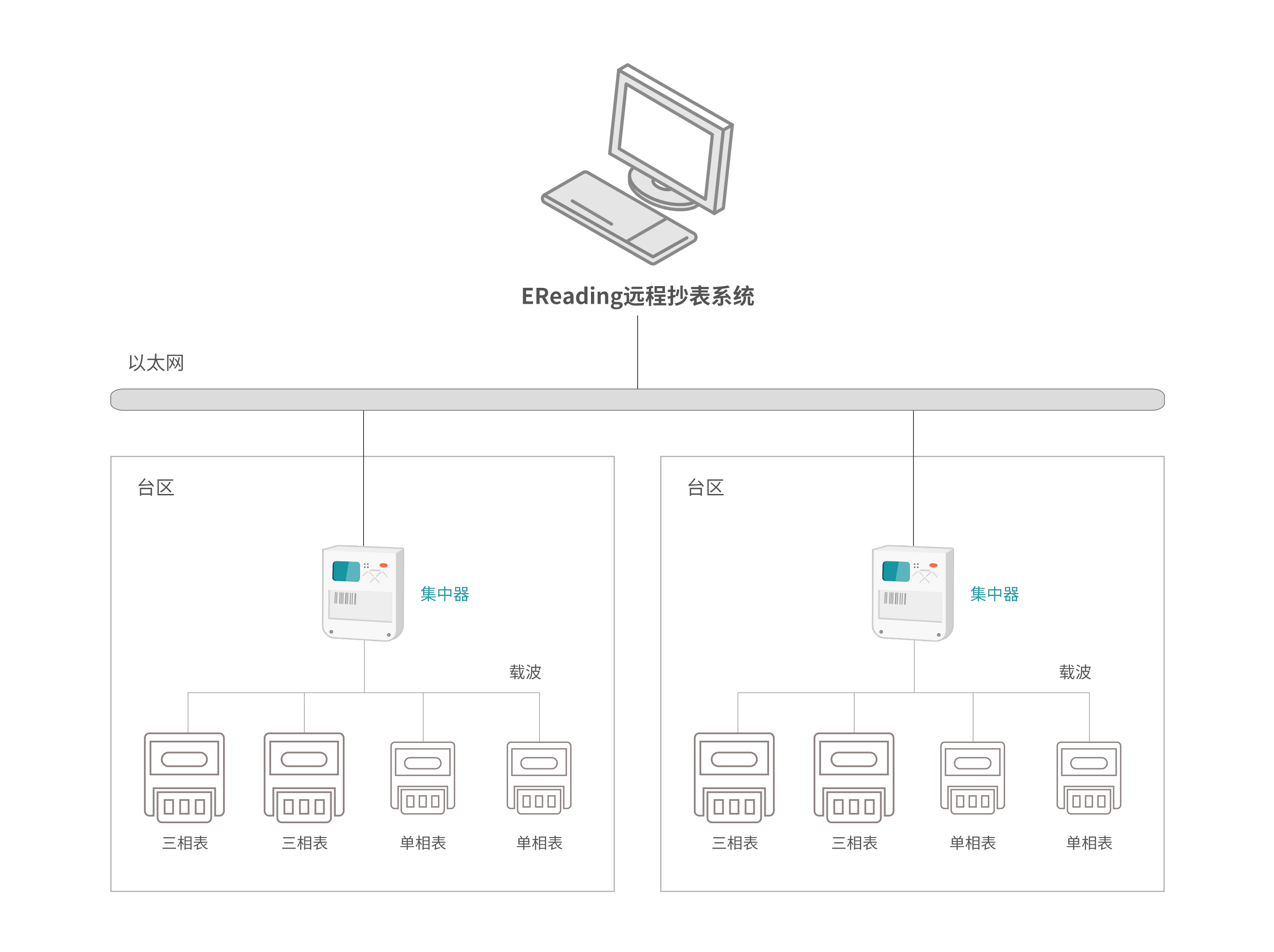

系統結構圖
系統由三層組成:主站系統、集中器、載波電能表。
第一層(上層):集抄系統主站
將數據集中傳輸上來的用戶用電量信息匯總、整理后加以處理,并提供給用電管理系統等使用。
第二層(中間層):集中器
這一層位于380V配電變壓器附件或有三相表用戶的地方,是整個系統的中心層。向上通過GPRS/CDMA/4G/局域網絡數據通道等方式與系統主站通訊。
第三層(下層):單/三相載波電能表
這一層位于用戶末端,用來計量用戶用電量。采用低壓電力線載波來傳輸數據到集中器
現場電表較為分散的情況,可通過低壓電力線載波方案完成低壓集抄改造。
系統功能
運行維護
檔案管理
包括:線路管理、臺區管理、電表管理、電表分組管理、總加組管理、關口表維護、SIM卡管理。
終端參數管理
包括:集中器參數管理、集中器電表檔案管理、重點表管理、終端參數批量管理
負控管理
包括:遙控跳合閘、購電控制、功控設置
系統維護
包括:包括后臺任務管理、模板管理、系統日志文件、終端操作日志、系統訪問日志、系統詳細日志。
數據采集
采集任務管理
包括:自動采集任務、手動采集任務。
采集結果分析
包括:采集成功率統計、采集抄通率統計、電表示值維護、電表異常信息統計、臺區采集成功率、終端異常信息統計。
實時通信
包括:電表數據讀取、配置、電表參數批量管理、數據召測。
綜合運用
費控管理
包括:賬號管理、方案管理、繳費管理、不收費日管理、電費查詢、跳合閘控制、
短信查詢、跳合閘查詢、綜合查詢。
遠程跳合閘
包括:單個跳合閘、批量跳合閘、跳合閘日志
線損分析
包括:臺區線損、線路線損、自定義線路、臺區日線損報表、線路日線損報表、分組線損。
統計查詢
日凍結數據
包括:單日示數查詢、需量、分相電量查詢、電表綜合數據查詢。
曲線數據
包括:電壓電流、功率及功率因數、電能示值、正向有功無功數據報表、小時電能示值統計、負荷曲線
用電量分析
包括:日用電量分析、月用電量分析、日電量報表、月電量報表
事件信息
包括:事件信息查詢。
