稀里糊涂的五防聯鎖，觸目驚心的電擊事故。
5月2日，國家電網國能蒙城生物發電有限公司發生一起人身傷亡事故，1人死亡。國能蒙城生物發電有限公司1名運行人員在機組啟動過程中進行發電機并網前檢查時，擅自擴大工作范圍，違章清理發電機出口開關柜內積灰，觸碰到發電機出口開關靜觸頭，導致觸電，經搶救無效死亡。
5月16日，國家電投中電神頭發電有限公司發生一起人身傷亡事故，1人死亡。中電神頭發電公司1名檢修人員在某6千伏配電室進行開關預試工作過程中，疑似觸碰到#1脫硫變高壓側開關柜內帶電部分，導致觸電，經搶救無效死亡。
5月20日， 中國華電遼寧彰武金山新能源發電有限公司后新秋風場發生一起人身傷亡事故，1人死亡。遼寧彰武金山新能源發電有限公司后新秋風場1名作業人員在對13號箱變進行風機箱變防火專項檢查、衛生清理工作過程中，觸碰到高壓帶電部分，導致觸電，經搶救無效死亡。
6月17日，國家電網有限公司鄭州供電公司發生一起人身傷亡事故，1人死亡。國家電網有限公司鄭州供電公司1名運維正值人員及施工單位鄭州祥和集團有限公司1名現場工作負責人在110千伏省府變電站接線方式改接工作票結束后違規進入高壓開關間隔違規手持鋼卷尺靠近帶電設備進行測量作業，導致鄭州祥和集團1名現場工作負責人發生觸電死亡，國家電網有限公司鄭州供電公司1名運維正值人員燒傷。
6月18日，中國華電集團有限公司所屬青海華電諾木洪風力發電有限公司發生一起人身傷亡事故，1人死亡。青海華電諾木洪風力發電有限公司運維人員在檢查海西州都蘭縣諾木洪風電場SVG裝置模塊異常告警的過程中，1名作業人員違章作業，擅自卸下SVG功率柜隔板螺栓，進入SVG高壓室內，在設備未停電的情況下進行作業，導致發生觸電，經搶救無效死亡。
以上是引用的近年發生過的新聞事件，而全球的數據更是觸目驚心,1994 年勞工統計局 – 11,153 天,因電氣相關傷害而缺勤; 致命傷害普查——548 人死于電流、火災和爆炸，全國 6,588 人死亡; 芝加哥的 Capelli-Schaefer – 每天 5 到 10 次弧光損傷導致住院。
有些事情是可以避免的，如事例1觸碰帶電靜觸頭的事情.
對于手車式開關柜，一次靜觸頭安裝在絕緣觸頭盒內，觸頭盒前面有金屬隔板（活門），手車從工作位置退出到試驗位置，活門自動關閉，活門需要靈活可靠的移動到關閉位置，手車從柜內抽出，活門保持在合閘位置，而此時上部活門是依靠重力保持，下部活門靠扭簧保持在合閘位置，此時用手不需要很大力氣就可以把活門打開，從而接觸到帶電的靜觸頭，大家都知道10kV的安全空氣電氣間隙是125mm，意味著與帶電體小于這個距離就可能在高壓靜觸頭和人體之間（接地）引發電弧，高壓電經過人體，同時電弧灼燒，燒傷、電擊危害極大。因此需要活門止動聯鎖，即手車退出柜體后，活門就被鎖死在閉合位置，手動無法打開，只有通過挑簾車搖進，活門才能打開進行驗電，核相操作，其它時候不允許打開。這樣就可以避免意外打開造成人員傷亡，這個機械聯鎖需要作為強制性聯鎖，產品的標配，真正保證安全。
這里提出的‘稀里糊涂’的五防聯鎖，其實五防聯鎖是一個要求，關鍵是五防聯鎖的實現需要更加清晰、明確的定義和檢驗規則、判據，而不是自我聲明或簡單的兩個試驗，如斷路器合閘，假裝搖一下看看能不能進去就完事，操作者潛意識對試驗結果已經了解，不會刻意的去使勁去操作，即使試驗，操作力的大小也會因人而異，一般來說，如果操作力矩大于50Nm，一般的合閘聯鎖就會被破壞。我們很多的聯鎖都是這樣，建立在操作者對開關設備非常熟悉，對安全規范非常熟悉的情況下，而對于產品不太了解的人就是極大的安全隱患。就是必須要有可靠的主動機械聯鎖來保證，而不是靠人或規范去保證，而快速弧光保護裝置也應成為標配以減少損失，避免傷亡。
這些要求在法國電力的標準上就有明確規定，而且是強制的、必須要符合的，不是可選項、NICE TO HAVE的。下面是法國電力公司金屬鎧裝開關柜的安全聯鎖要求：
內部電弧故障時壓力通過泄壓通道釋放到開關室房屋外部，保證內部所有設備安全；
電纜室門聯鎖，機械和電氣（鎖定磁鐵）聯鎖系統及緊急解鎖解決方案，防止誤入帶電間隔；
關門VCB搖進/搖出，斷路器只有在關門是才能搖進，斷路器離開試驗位置后斷路器室門不能打開，防止誤入帶電間隔；
斷路器轉運手車未與開關柜機械鎖定，斷路器不能被抽出，防止未到位，手車跌落；
機械聯鎖保證活門不能被手動打開，防止失誤接近帶電體；
活門狀態輔助開關觸點，保證活門在正確的位置；
如果未連接控制插頭，則VCB不會搖進，防止斷路器進入工作位置控制電源可靠連接；
斷路器只有在非儲能狀態才能拉出柜體，避免斷路器機構儲能狀態打開面板檢修機構，造成彈簧釋能、機械傷害，有可能打斷手指；
除非VCB在工作位置或試驗位置，否則搖進的手柄不會被取下，防止手柄跌落砸到腳面；
機械顯示VCB手車試驗、工作位置的外部位置指示器，防止錯誤指示造成誤操作；
接地開關標志指示器可以在2.5m處清晰可見，防止錯誤指示造成誤操作；
提供電纜耐壓試驗用端子，保證不拆電纜實現電纜耐壓試驗；
規格不同斷路器識別禁入開關柜功能，限位塊阻止非本柜規格斷路器進入，防止錯誤規格斷路器造成運行錯誤；
輔助開關開關指示VCB / FC手車隔室已是否為空，遠程監控開關柜狀態；
帶電顯示器安裝于接地開關操作孔位置，防止帶負荷誤合接地開關；
裝有電磁鐵鎖住門鎖，只有滿足條件才能開門，防止誤入帶電間隔；
電壓互感器熔斷器熔斷觸點，熔斷器熔斷后快速發現處置；
機械鑰匙程序聯鎖，防止誤操作，提供電氣觸點實現遠程監控；
重量大于30kg的蓋板，必須配有把手和提升裝置，一個人操作可能受傷;
這些要求大到防止誤操作造成內部電弧故障，到斷路器跌落，小到手柄跌落砸到腳面。。。都定義清楚。這些只是機械方面的聯鎖，對于電氣系統冗余保護更是復雜，真正保護人身安全。
安全第一，不只是寫在手冊上的文字，還需要切實可靠的安全保證。

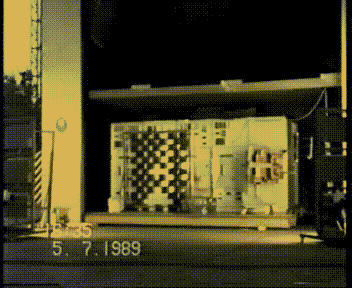

我們不希望實際運行的產品是下面圖片的樣子。
斷路器在工作位置，接地開關合閘。。。，只有同時在做主回路和接地開關的短耐試驗時發生。。。
這個活門應該是絕緣的，否則直接引弧，如同某年某月某日，操作人員將接地開關操作手柄放在斷路器上觸臂上然后手車推入柜體，瞬間短路、爆炸，兩人99%燒傷。。。
