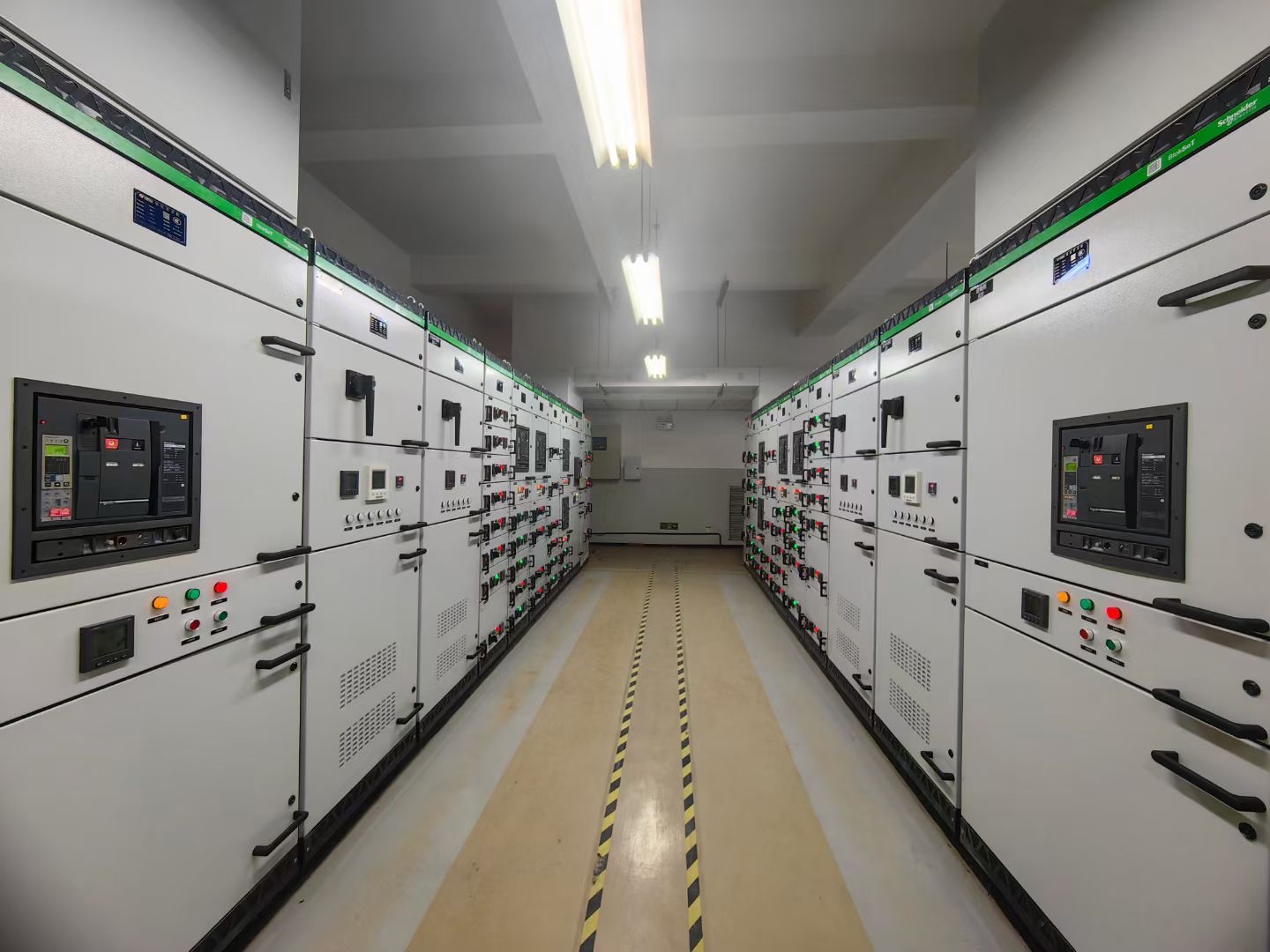

低壓開關柜設計需要先制定完善的產品規格書，根據規格書對產品電流、功能等進行結構設計。電流規格，根據應用，以及試驗驗證規格要求進行電流分檔，由于樣機、試驗認證等費用昂貴，因此不同電流等級開關設備可以有設計，但不會去制造樣機，和拿到試驗站去進行型式試驗，取得證書。
一般低壓開關柜按電流等級分為三檔，1600/4000/6300A，三檔向下覆蓋，不同額定電流對應有短時、峰值耐受電流，一般1600A對應50/110kA，4000A對應80/176kA，6300A對應100/220kA。特殊應用的需要按照客戶技術標準進行定義，如國網標準化低壓開關柜SLVA，電流有630/1250/2500A三檔，根據覆蓋原則，可以生產2500A低壓柜進行驗證。
一次系統方案，主要包括進線柜、聯絡柜、無功補償柜、馬達控制和出線柜（又分為固定式和抽屜式兩種），其中進線柜和聯絡柜需要根據電流進行設計，如上面三個電流規格，就需要設計三個電流的進線柜和聯絡柜。電流不同，斷路器尺寸不同，通風散熱要求也不同，因此進線柜寬度、深度會不同，這些開關柜等于全新設計，通用的部件不是很多。
無功補償柜，根據補償容量進行設計，還需要考慮主母線規格，也就是說需要三個電流等級的主母線，以及不同補償容量設計，如主母線5000A，根據國內應用習慣，留有足夠裕度，實際應用電流只有4000A，一般來說變壓器需要4000*0.4*1.732=2771.2kVA，即一般是2500kVA變壓器，補償容量30%，2500*0.3=750kvar，因此主母線電流較大的情況下，補償容量也會比較大，因此設計方案按最大設計，即一般250kvar，配三臺補償柜。
出線柜分為固定式和抽屜式，固定式一般用于配電回路，而抽屜式多用于馬達控制回路，這是因?yàn)轳R達控制回路元器件多，接線復雜，抽屜式便于安裝維護，而且馬達控制回路一般電流小，抽屜接插件承載電流小。配電回路使用抽屜的也有，但一般到400A，再大的話，抽屜接插件就無法承受，抽屜很大很笨，不利于運維。
不論是固定式還是抽屜式，出線柜一般都需要垂直母線，即將電流由主母線分配到各個出線單元，標準化設計垂直母線的電流一般指定幾檔，如800/1200/1400A，一般母排厚度不變，如6mm厚銅排，寬度增加來提升垂直母線的額定電流，6*80mm、6*100mm、6*120mm等，這樣便于出線回路的連接，絕緣支架通用，而兩側固定板根據母線電流開有不同的固定孔，模數化設計，減少零部件規格數量。
同樣對于垂直母線的短時、峰值耐受能力，也是通過增加絕緣支架的數量實現，不同布置的母線夾承受不同的短路電流，固定板模數孔，通用性強。對于不同的主母線，可能會使得出線柜垂直母線的高度不同，大電流主母線占用空間大，出線單元的空間會被壓縮，減少模數。也有設計功能單元模數不變，而是通過加高柜體來滿足主母線電流等級。
