高壓一般是指110kV及以上電壓等級，低壓是交流1kV、直流1500V及以下的電壓等級，中壓則是介于高壓和低壓之間的，系統電壓有3、6、10、20、35、66kV，對于開關設備則是3.6、7.2、12、24、40.5、72.5kV，這是國內標準電壓，對于高速鐵路等，采用兩相供電，電壓等級是27.5/55kV。

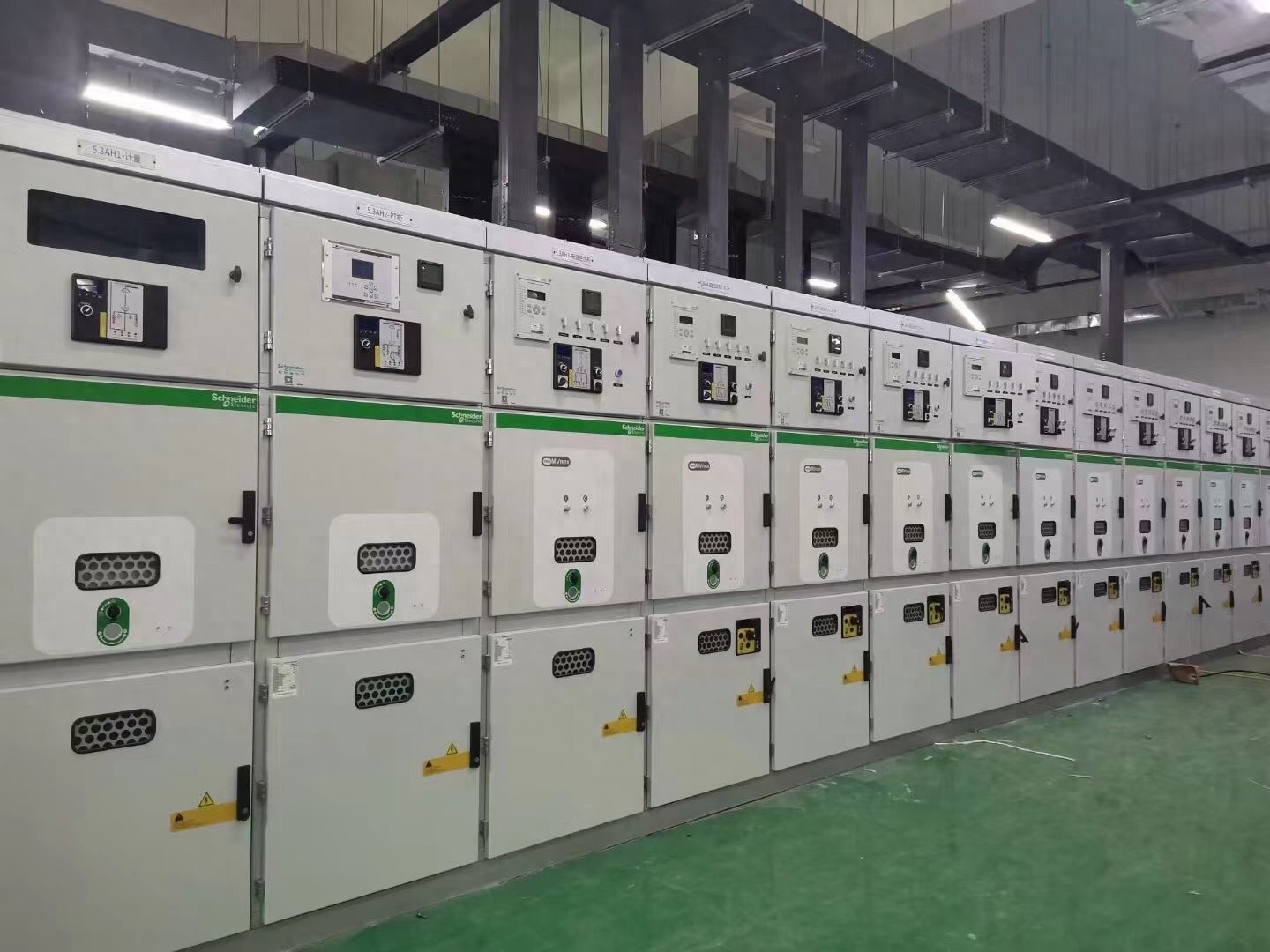

施耐德授權法騰電力生產MVnex高壓柜

不論高、中、低壓，其實電力控制、保護的功能是一致的，電路的短路保護都需要采用斷路器，開關設備的維修檢驗都需要有隔離開關、接地開關，對于防雷都需要避雷器，電流測量有電流互感器，電壓量測有電壓互感器(低壓可以不需要，直接取電)。

斷路器的功能都是一致的，只是由于電壓不同，其結構形式相去甚遠，高壓采用SF6斷路器，有空氣絕緣AIS還有氣體絕緣GIS，AIS是三相采用陶瓷外殼的斷路器極柱直接在空氣中，通過電纜連接，GIS斷路器則是斷路器完全密封在SF6氣體的罐體內部，不受環境影響，SF6壓氣式斷路器通過液壓、彈簧等操動機構操動動觸頭運動，實現分合閘，短路時保護裝置動作開斷短路電流。

由于電壓高，高壓斷路器需要很大的電氣間隙，特別是AIS，由于安裝在空氣中，如110kV的安全距離是1.5米，同時為了滿足污穢等環境影響，斷路器外絕緣必須滿足爬距要求，因此體積巨大，電壓等級越高，空間要求越大，而GIS則由于SF6具有優異的絕緣性能，因此尺寸可以大幅減少，開關、斷路器、互感器可以有機組合在一起，成為罐式一體化開關設備。

低壓斷路器絕大多數是空氣斷路器，即在空氣滅弧室切斷短路電流，通過滅弧柵將電弧切割、冷卻從而達到電弧熄滅，低壓斷路器根據電流大小決定尺寸，由于電壓低，絕緣距離十幾毫米即可滿足絕緣性能要求，目前低壓斷路器電流最大到8000A，斷路器結構前部是操動機構，中間傳動機構連接動觸頭運動，后部是連接單元，低壓斷路器有抽出式和固定式。低壓斷路器一般配有保護脫扣裝置，如微機脫扣單元、熱脫扣等，這是低壓斷路器與中、高壓斷路器一個顯著的區別，中高壓都是通過外部的繼電保護、微機保護來控制斷路器，中高壓斷路器更多的是一個機械裝置。

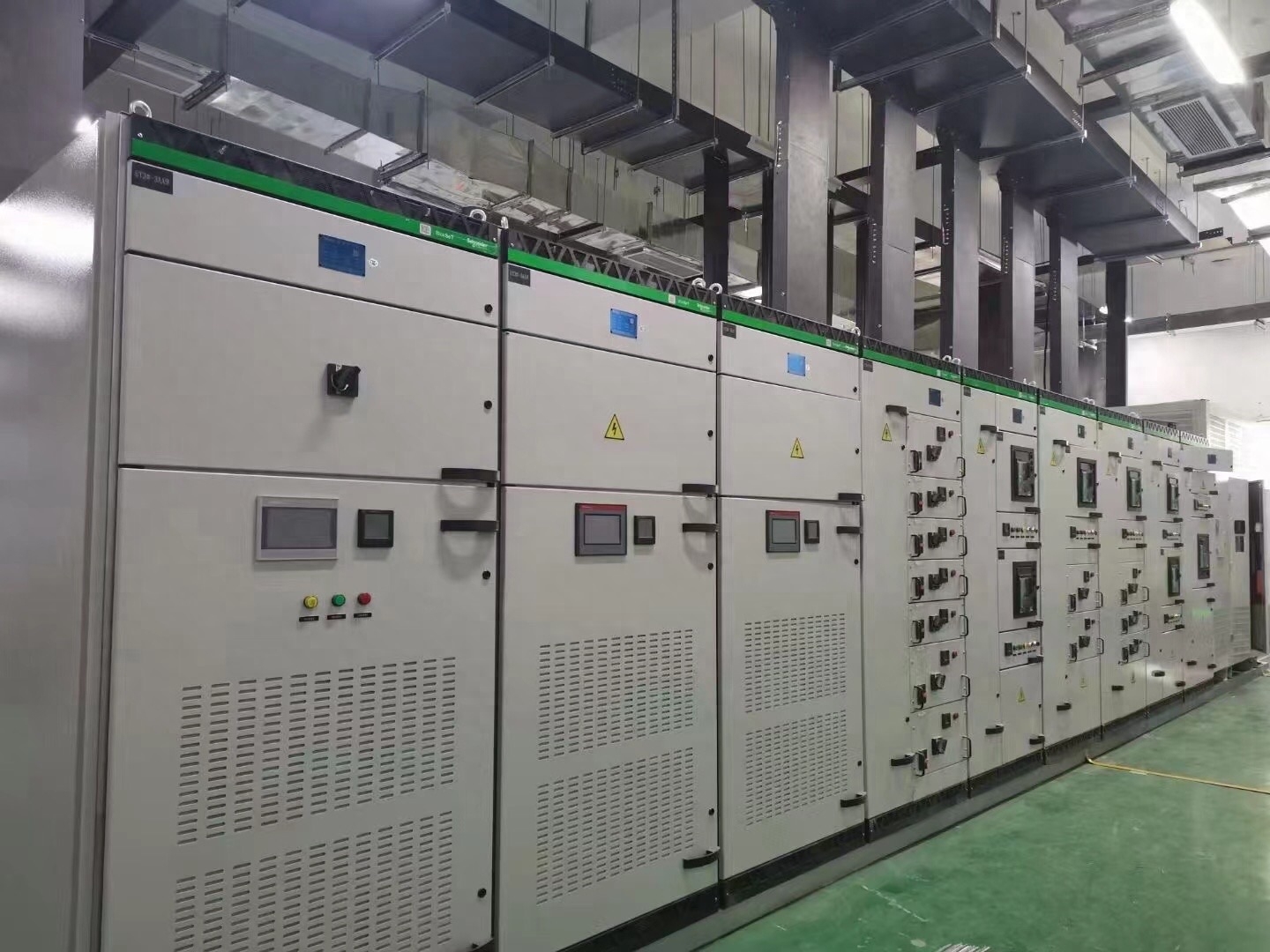

施耐德授權法騰電力生產BlokSeT低壓柜

低壓斷路器根據電流有框架斷路器ACB、塑料外殼斷路器MCCB、微型斷路器MCB，用處也不同，ACB(400~6300A)用于大電流配電，MCCB(63~1250A)用于設備控制，而MCB(10~125A)用于終端設備如家庭照明等控制，每家每戶的終端箱都有安裝。ACB方方正正結構，安裝在開關柜中，6300A 100kA的框架斷路器需要安裝在1400mm寬的開關柜中。MCCB安裝在配電箱內部，MCB安裝在終端箱內。

中壓斷路器介于高低壓之間，對絕緣有要求，12kV要求空氣凈距是125mm，空氣無法滅弧，SF6斷路器壽命短需要維護，于是真空斷路器普遍采用，電弧在真空滅弧室內部熄滅，在真空中，12kV僅需8~10mm凈距即可以承受75kV的沖擊耐壓，因此真空斷路器機械壽命高，免維護，同樣有安裝在空氣中的真空斷路器，需要保證外部絕緣要求的電氣間隙。而安裝在SF6氣箱內部的真空斷路器，尺寸則可以減少很多。

不論高、中、低壓，其實都是相通的，該有的都有，只是電壓不同，因此實現方式等各不相同。
