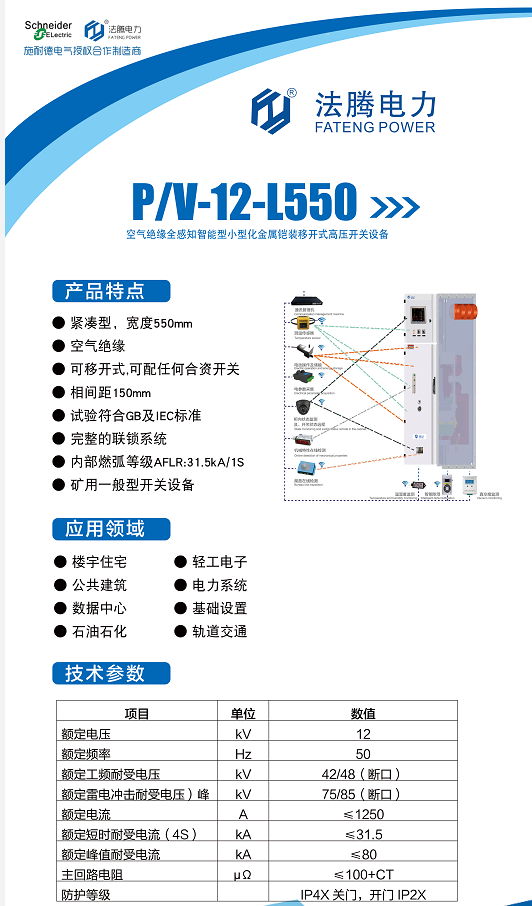

感知元件技術規范通用部分

特高頻局放監測

1.1.1  功能要求

a) 具備特高頻信號自動采集、信號調理、模數轉換和數據的預處理功能；

b) 具備對噪聲信號和放電信號的濾波分離功能；

c) 系統軟件對放電波形進行分析和處理，并得出診斷結果；

d) 具備檢測數據的儲存、歷史數據的檢索功能；

1.1.2  規格尺寸

a) 傳感器與開關柜一體化設計；

b) 局放采集器固定安裝在儀表室。

1.1.3  技術要求

a) 靈敏度：≤2PC；

b) 測量范圍：2PC-10000PC；

c) 工作頻段10MHZ-600MHZ；

d) 特高頻傳感器：響應速度≤2nS，防護等級≥IP65；

e)  局放采集器：防護等級≥IP55，供電：DV18V-75V，功耗＜5W。

1.1.4  裝置接口

a) 特高頻傳感器：SMA

b) 采集器采用無線透傳，Modbus RTU協議, 傳輸速度9600，無奇偶校驗，8位數據位，1位停止位，傳輸距離2kM。
